高速塞棉机 PXC-12C

Name: 高速塞棉机 PXC-12C
Rating: 4.9 (86 reviews)

该机结构紧凑，造型美观大方，使用、维护方便；
采用可编程控制器PLC控制，中文界面触摸屏，易学、易操作；
多方位电眼检测，确保塞棉准确；
可按工艺要求自行设定塞棉的长度（长度范围：90～180mm）；
适用于桶装或其它包装的连续长条型棉花，工作可靠，调整方便；
可升降机架以适用于不同高度的瓶子；
整机采用符合GMP要求的不锈钢和其它材料制作；

产品详情

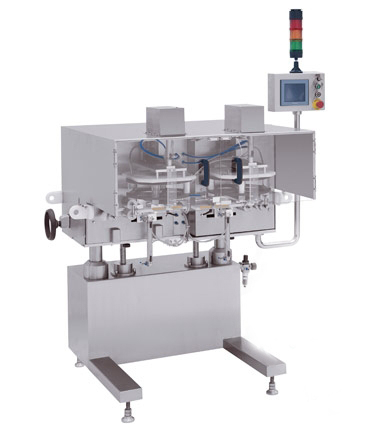

高速塞棉机PXC-12C

1）技术参数

项目	具体参数	备注
最高生产速度	120瓶/分钟	与物料规格有关
塞棉长度	80～180mm
瓶径规格	圆瓶φ20~φ120mm 方瓶 20~φ120mm
瓶高规格	40~200mm
电源	AC220V 50/60HZ
功率	约1.2KW
气压	0.5-0.7Mpa
耗气量	约100L/min
外形尺寸	约1500mm（L）×1107mm（W）×1745mm（H）
重量	约300Kg

2 ) 工作原理：

人工将产品装入送到拉棉辊边上,设备就可以自动运行,自动送如,拉断,塞如料管,转到瓶口位,塞入瓶中。设备自动放瓶定瓶,当瓶定位的时间满足PLC编程所设定的参数时，由气动系统自动换瓶。可以实现全自动化运行;可以每瓶装多次.

3 ) 性能特点：

该机结构紧凑，造型美观大方，使用、维护方便；

采用可编程控制器PLC控制，中文界面触摸屏，易学、易操作；

多方位电眼检测，确保塞棉准确；

可按工艺要求自行设定塞棉的长度（长度范围：90～180mm）；

适用于桶装或其它包装的连续长条型棉花，工作可靠，调整方便；

可升降机架以适用于不同高度的瓶子；

整机采用符合GMP要求的不锈钢和其它材料制作；

操作界

可单机或多机配线使用。

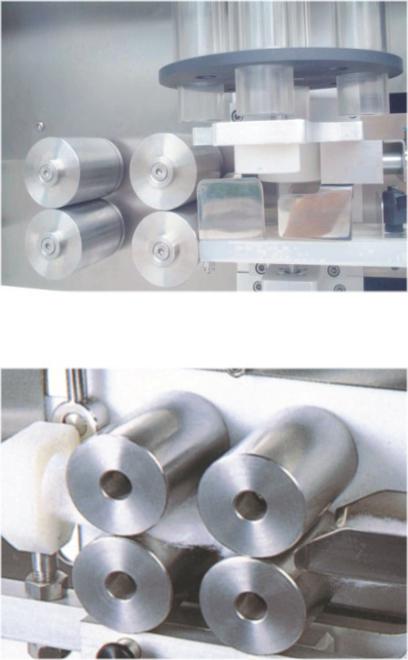

送料机构：

采用安川伺服电机驱动四筒转轮系统，送棉、断棉定位精确、可靠。

塞棉机构：

日本SMC汽缸塞棉，动作干脆利落、准确可靠；

4 ) 主要元器件清单

序号	名称	品牌	备注
1	伺服电机	日本YASKAWA
2	伺服驱动器	日本YASKAWA
3	可编程控制器	德国SIEMENS
4	触摸屏	日本proface
5	旋转隔离开关	美国EATON
6	测物电眼	德国LEUZE
7	漏电保护器	德国SIEMENS
8	直流接触器	美国Allen-bradley
10	断路器	美国Allen-bradley
11	中间继电器	德国 welldumule
12	接线端子	德国Phoenix
13	送棉电机	日本TPG
14	塞棉气缸	日本SMC
15	挡棉气缸	日本SMC
16	轴承	日本NSK
17	电磁阀	日本SMC
