平叠袋计数整列机
了解更多主体结构采用304不锈钢材料，符合GMP要求。
主要元器件均采用国际知名品牌产品。
采用SIEMENS PLC和Proface 触摸屏控制系统。
采用德国SEW电机和分割器精确定位。
采用齿轮带动曲柄连杆机构完成预塞纸和塞纸入瓶动作。
采用倒塞纸技术，防止纸团边角突出瓶外。

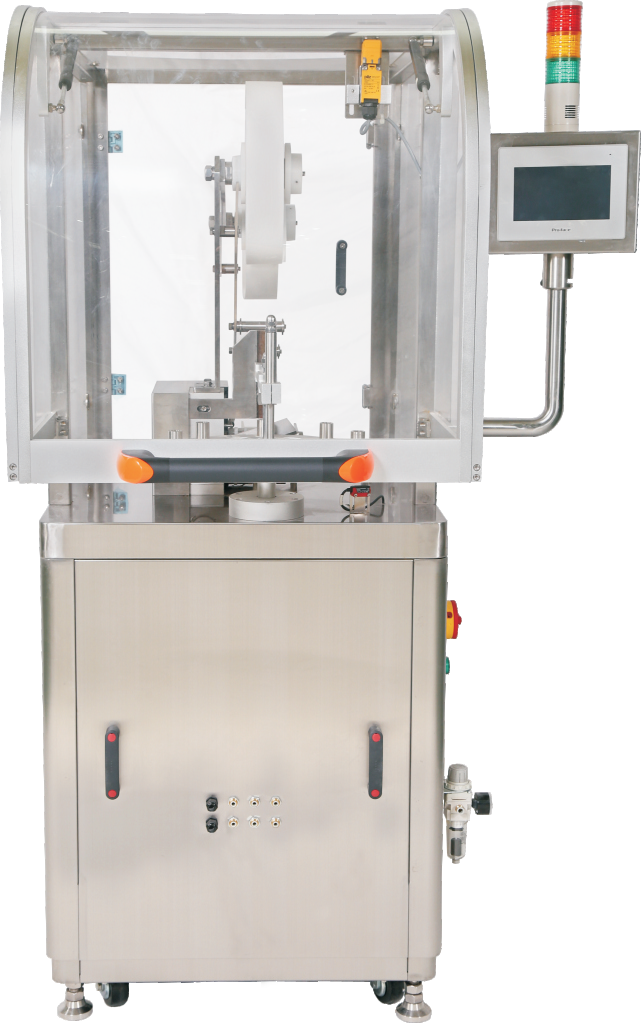

高速塞纸PXC-12A
1）技术参数：
项目 | 具体参数 | 备注 |
最高生产速度 | 120瓶/分钟 | 与物料规格有关 |
纸规格 | 幅宽50-60mm | |
卷规格 | 内径76mm 外径≤350mm | |
瓶径规格 | 圆瓶φ20-φ120mm方瓶φ20-120mm | |
瓶高规格 | 40~200mm | |
电源 | AC220V 50/60HZ | |
功率 | 约0.8KW | |
气压 | 0.5-0.7Mpa | |
耗气量 | 约40L/min | |
外形尺寸 | 约990mm(L)x1350mm(W)x1700mm(H) | |
重量 | 约500Kg |
2）性能特点：
主体结构采用304不锈钢材料，符合GMP要求。
主要元器件均采用国际知名品牌产品。
采用SIEMENS PLC和Proface 触摸屏控制系统。
采用德国SEW电机和分割器精确定位。
采用齿轮带动曲柄连杆机构完成预塞纸和塞纸入瓶动作。
采用倒塞纸技术，防止纸团边角突出瓶外。

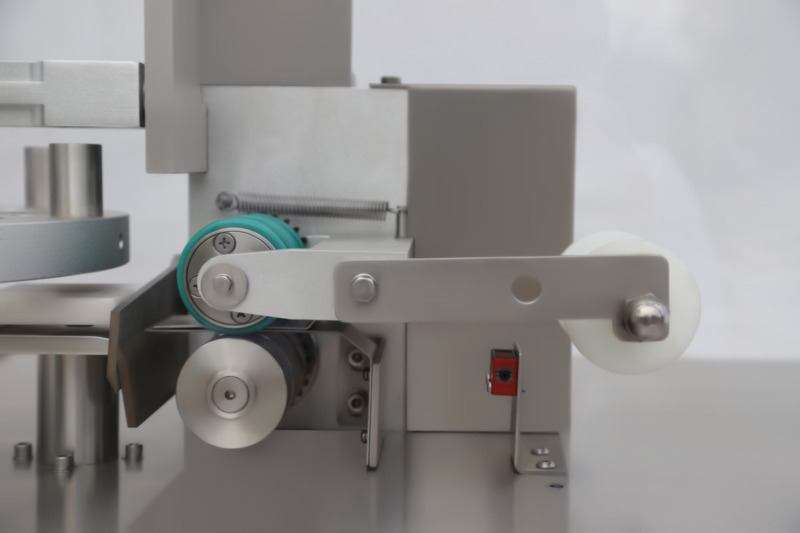

采用凸轮、棘轮机构完成进纸、剪纸动作。
可根据要求，一次塞一个或多个纸团。
可配置塞入确认检测剔除功能（可选项）。
可配置纸团高出瓶口检测（可选项）。目前无此功能
采用电机驱动调整整机高度。
3）主要元器件清单
序号 | 名称 | 品牌 |
1 | 升降电机 | 日本Panasonic |
2 | 减速箱 | 日本Panasonic |
3 | 电机 | 德国SEW |
4 | 触摸屏 | 日本Proface |
5 | 可编程序控制器 | 德国SIEMENS |
6 | 旋转隔离开关 | 美国EATON |
7 | 断路器 | 德国SIEMENS |
8 | 漏电保护器 | 德国SIEMENS |
9 | 变频器 | 美国 Allen-Bradley/德国SIEMENS |
10 | 三色警灯 | 韩国Q-Light |
11 | 光电传感器 | 德国LEUZE |
12 | 中间继电器 | 德国Weidmuller |
13 | U形光电传感器 | 日本OMRON |
14 | 分割器 | 合兴 |
15 | 气缸 | 日本SMC |
16 | 过滤减压阀组合件 | 日本SMC |
17 | 端子 | 德国Phoenix |
（以上清单可能略有变化而使用其他同级别品牌产品）
4）设备配置清单
型号 | 设备名称 | 数量 |
PXC-12A | 高速塞纸机

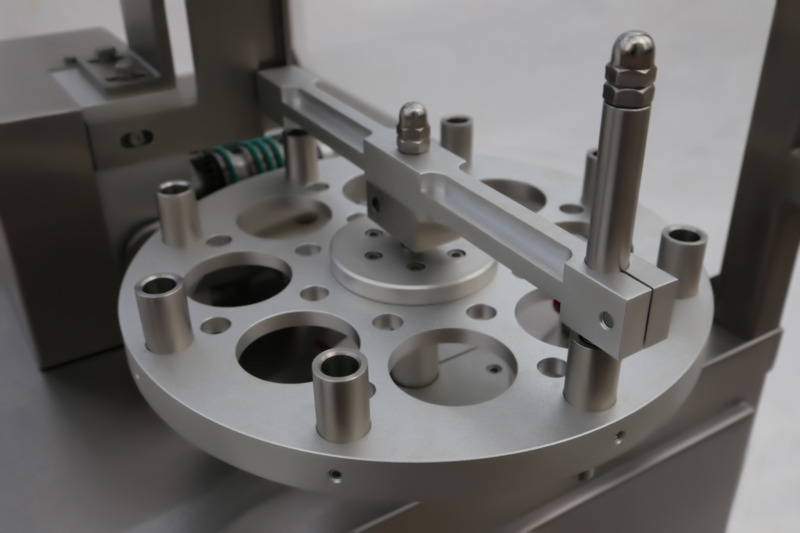

设备随机配置： 人机界面触摸屏 PLC控制系统 开卷机构 送纸机构 剪纸机构 塞纸机构 转塔机构 换瓶定位装置 电器控制箱 不锈钢机架 无瓶/倒瓶检测电眼 积瓶电眼 |
