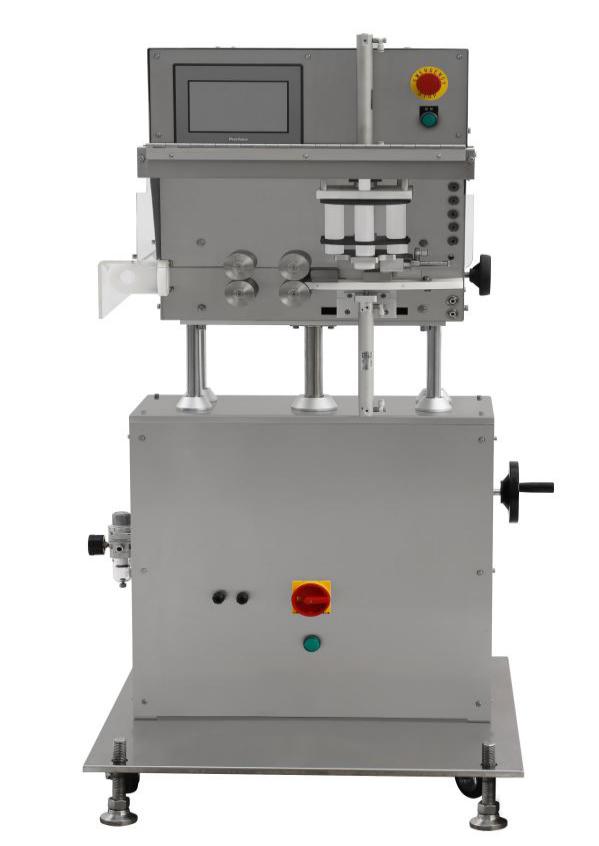

塞棉机PXC-06C
1）技术参数
项目 | 具体参数 | 备注 |
最高生产速度 | 60瓶/分钟 | 与物料规格有关 |
塞棉长度 | 80～170mm | |
瓶径规格 | 圆瓶φ25~φ100mm 方瓶 25~100mm | |
瓶高规格 | 40~200mm | |
电源 | AC220V 50/60HZ | |
功率 | 约0.75KW | |
气压 | 0.5-0.7Mpa | |
耗气量 | 约70L/min | |
外形尺寸 | 约770mm（L）×760mm（W）×1540mm（H） | |
重量 | 约170Kg |
1）技术参数
2）性能特点

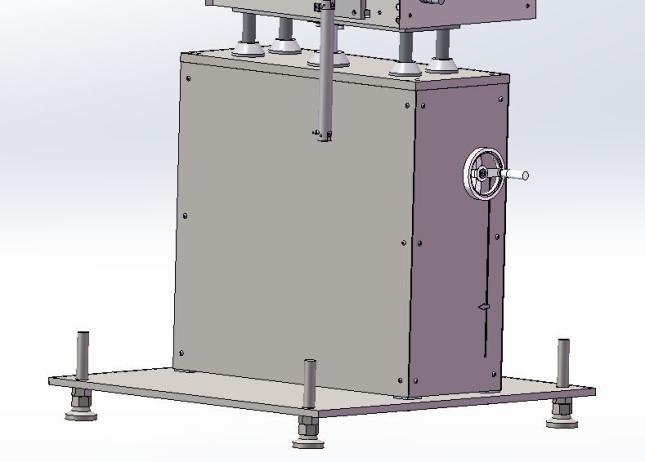

升降调节机构（参考此截图视角配照片），手动调节高度范围：0-240mm。

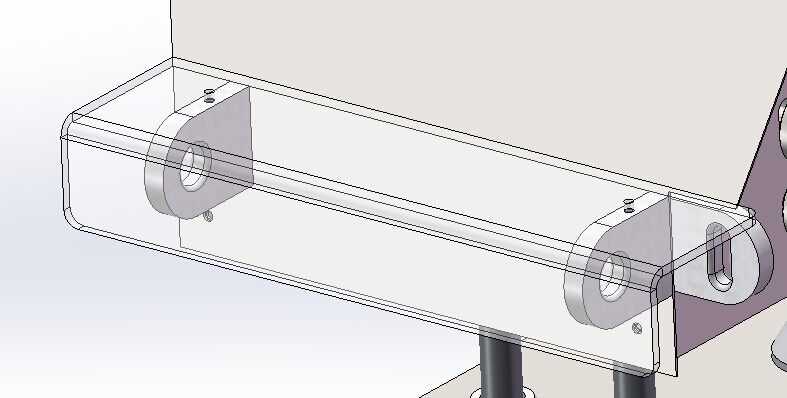

装置（参考此截图视角配照片），白色PE板加工光滑。

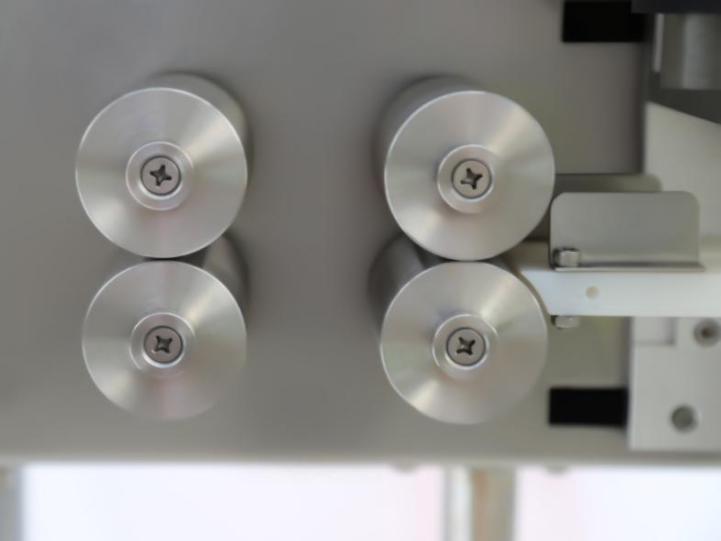

轮交错断棉系统（参考此截图视角配照片），两对压紧辊输送、棉花定长拉断。

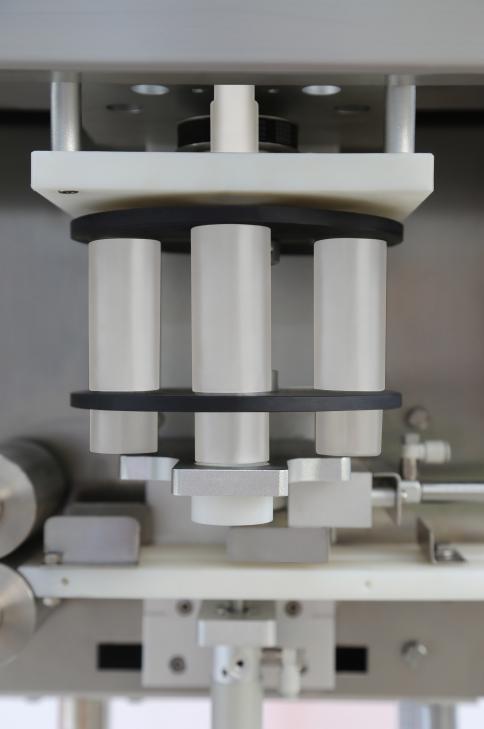

入气动系统及四筒转轮系统（参考此截图视角配照片），由下气缸将棉花推全自动塞棉机全自动塞棉机全自动塞棉机全自动塞棉机入转动架玻璃导管里，伺服电机驱动四筒转轮机构旋转180°，由上气缸将棉花塞入药瓶内。

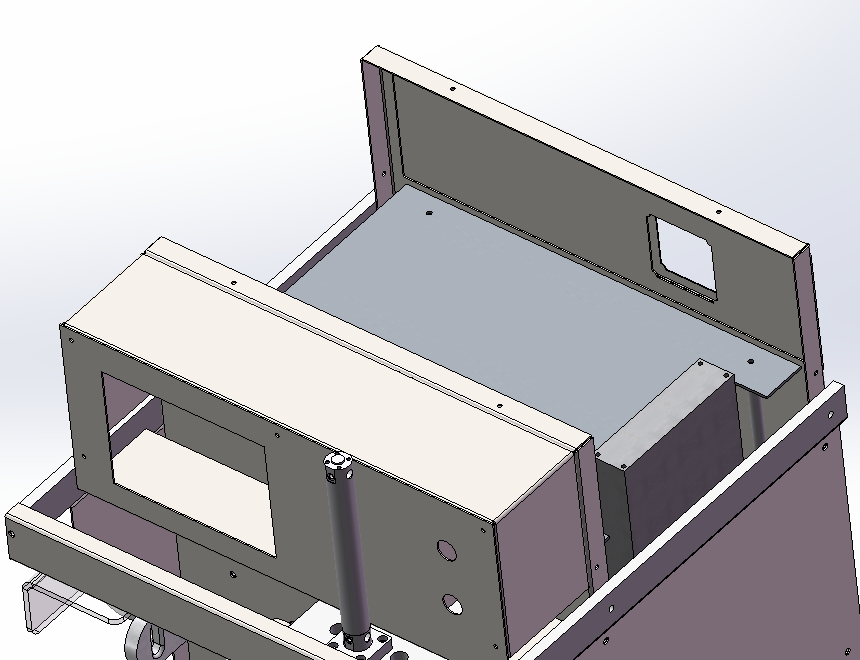

控安装及PLC控制系统（参考此截图视角配照片），电气元件安装在机罩内，结构紧凑。
3）主要元器件清单
主要元器件清单
序号 | 名称 | 品牌 | 备注 |
1 | 伺服电机 | 日本YASKAWA | |
2 | 伺服驱动器 | 日本YASKAWA | |
3 | 可编程控制器 | 德国SIEMENS | |
4 | 触摸屏 | 日本proface | |
5 | 旋转隔离开关 | 美国EATON | |
6 | 测物电眼 | 德国LEUZE | |
7 | 漏电保护器 | 德国SIEMENS | |
8 | 直流接触器 | 德国SIEMENS | |
10 | 断路器 | 德国SIEMENS | |
11 | 中间继电器 | 德国 welldumule | |
12 | 接线端子 | 德国Phoenix | |
13 | 送棉电机 | 日本TPG | |
14 | 塞棉气缸 | 日本SMC | |
15 | 挡棉气缸 | 日本SMC | |
16 | 轴承 | 日本NSK | |
17 | 电磁阀 | 日本SMC | |
18 | 电磁离合器 | 东莞定益 |
（以上清单可能略有变化而使用其他同级别品牌产品）
4）设备配置清单
型号 | 设备名称 | 数量 |
PXC-06C | 塞棉机
设备随机配置： 双轮交错断棉系统 机械升降调节机构 电控安装 PLC控制系统 四筒转轮系统 电机驱动系统 塞入气动系统 位置调整机构 过料装置 急停开关 |
