三头伺服旋盖机PXD-100
1）技术参数
项目 | 具体参数 | 备注 |
最高生产速度 | 100瓶/分钟 | 与物料规格有关 |
盖规格 | 高度10-30mm 直径Φ20～Φ55mm | |
瓶径规格 | 圆瓶φ20~φ120mm 方瓶 20~120mm | |
瓶高规格 | 40~200mm | |
电源 | AC380V 50/60HZ | |
功率 | 约4.5KW | |
气压 | 0.5-0.7Mpa | |
耗气量 | 约180L/min | |
外形尺寸 | 约1500mm(L) /2200(含提升机)mm(L)×2200mm(W)×2200 mm(H) | |
重量 | 约1500kg |
2）性能特点
主体结构采用304不锈钢材料，符合GMP要求。
主要元器件均采用国际知名品牌产品。
采用Mitsubishi PLC和Proface 触摸屏控制系统。
适用多种规格的螺纹盖、儿童安全盖等。

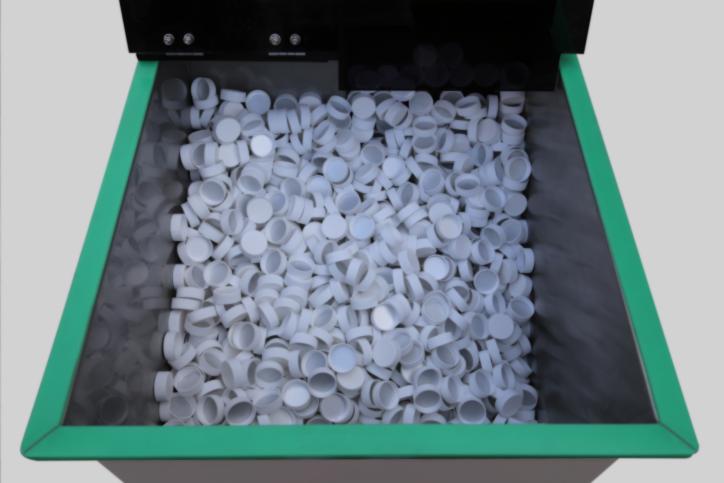

落地式大容量不锈钢储盖仓，容积116L。

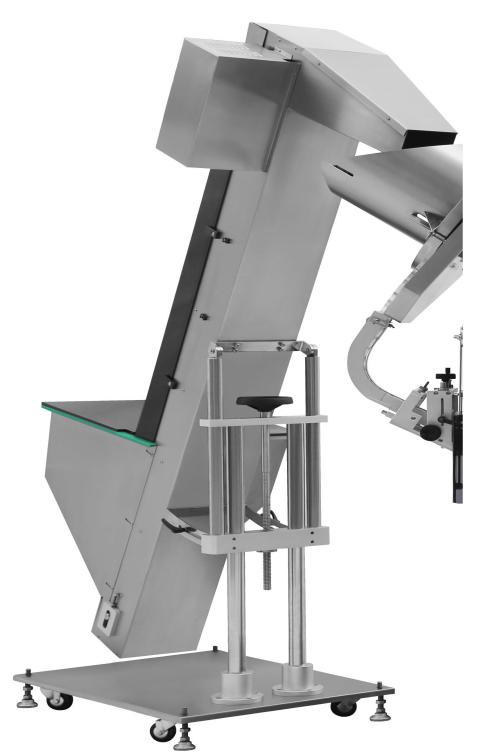

瓶盖运送采用阶梯式提升带结构。

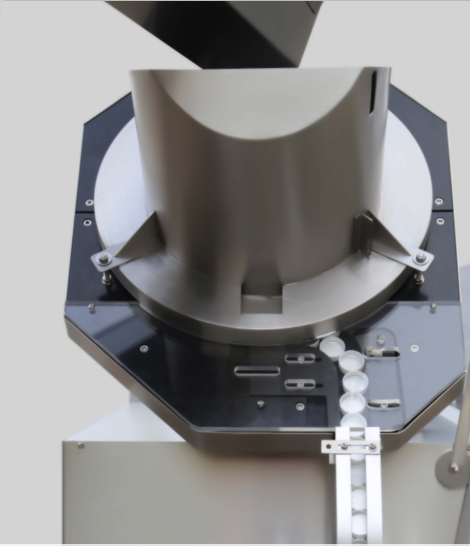

采用齿形槽理盖器或转盘式理盖器，避免反盖现象。

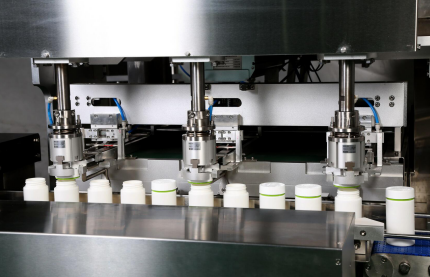

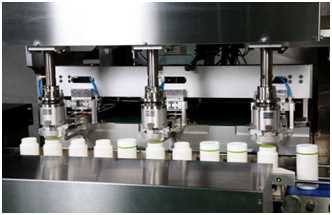

采用机械手自动递盖，平行式三爪头自动取盖。

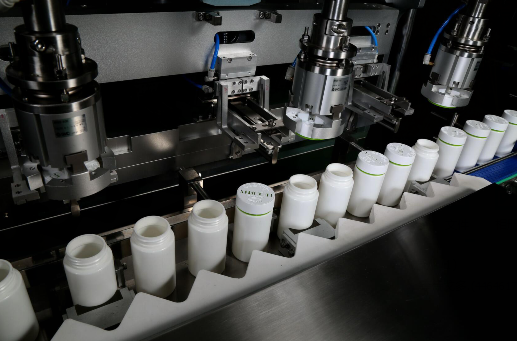

旋盖头采用SMC三爪气缸。
采用气动夹紧机构，抱紧块采用无毒材料聚氨酯。
旋盖电机采用具有扭力输出伺服电机，精准扭力控制旋盖。
旋盖升降电机采用高精准伺服电机，精准定位。
送盖机构采用伺服电机控制，精准送盖位置。
抱盖气缸采用平行式导轨气缸，平稳抱盖。
配置旋盖不良、无铝箔、无盖检测剔除装置。
旋盖头的组数根据速度要求选配（可选项）。
配置旋盖扭矩检测功能。
可配置三级密码权限功能（可选项） 。
主要元器件清单
3）主要元器件清单
序号 | 名称 | 品牌 |
1 | 伺服电机（旋盖机构） | 日本Mitsubishi |
2 | 伺服电机（旋盖升降机构） | 日本Mitsubishi |
3 | 伺服电机（送盖机构） | 日本Mitsubishi |
4 | 电机（提升盖子机构） | 德国SEW |
5 | 电机（理盖机构） | 日本Panasonic |
6 | 气缸（抱瓶机构） | 日本SMC |
7 | 气缸（抓盖机构） | 日本SMC |
8 | 过滤减压阀组合件 | 日本SMC |
9 | 漏电保护器 | 德国SIEMENS |
10 | 断路器 | 德国SIEMENS |
11 | 单向节流阀 | 日本SMC |
12 | 电磁阀 | 日本SMC |
13 | 旋转隔离开关 | 美国EATON |
14 | 可编程控制器 | 日本Mitsubishi |
15 | 接近传感器 | 韩国Autonics |
16 | 中间继电器 | 德国Weidmuller |
17 | 变频器 | 美国Allen-Bradley/德国SIEMENS |
18 | 调速器 | 日本Panasonic |
19 | 触摸屏 | 日本Proface |
20 | 光电传感器 | 德国LEUZE |
